高壓線也是電力電纜的一種，其實就是
高壓電纜。高壓線，人們常稱高壓電線，指的是用于輸送10,000V或者以上的線纜，一般情況下為架空電纜，處于裸露狀態，但也有的高壓線使用了一定的護套來抗外界某種因素(腐蝕、高溫、機械等)。
高電壓
高電壓這一術語通常意味著電能在電壓足夠高的生物造成傷害。設備和導體攜帶高電壓保證特定安全要求和程序。在某些行業,高電壓意味著電壓高于某個閾值(見下文)。高電壓用于電力分布,在陰極射線管,產生x射線和粒子束,為了演示滅弧,點火,在光電倍增管和高功率放大器真空管和其他工業和科學應用。
|
IEC電壓范圍 |
交流 |
直流 |
定義風險 |
|
高電壓(高壓線) |
> 1000 v rms |
> 1500 V |
電子滅弧 |
|
低電壓(低壓線) |
50 - 1000 V rms |
120 - 1500 V |
電擊 |
|
弱電系統(供應系統) |
< 50 V rms |
< 120 V |
低風險 |
高電壓的數值定義取決于上表。兩個因素被認為是在“高壓”分類電壓導致空氣火花的可能性,并通過接觸或接近電擊的危險。定義可能指的是系統的兩個導體之間的電壓,或任何導線和地面之間。
值得注意的是：在電力傳輸工程、高壓線通常被認為電壓約為35KV。這是一個基于絕緣裝置的設計和分類。
國際電工委員會和全國同行,IEEE,VDE等)定義高電壓超過1000 V交流電,和至少1500 V直接電流和區別于低電壓(50 1000 - 1500 V - 1000 V交流或直流)和弱電系統(< 50 V交流或< 120 V直流)電路。這是在建筑布線和電氣設備的安全。
電工只能授權處理特定的電壓分類，例如,電子等專業sub-trade許可證安裝空調系統,火災報警系統,閉路電視系統可能被授權安裝系統帶電導體之間只有30伏,并可能不允許電源電壓電路。公眾可能會考慮家庭電源電路(100 - 250 V AC),攜帶較高電壓通常遇到的高電壓。
在大約50伏特電壓通常可以引起危險的電流流過的人觸動兩點circuit-so安全標準,一般來說,在這樣的電路更嚴格。[引文需要]的定義額外的高壓(超高壓)又取決于上下文。在電力傳輸工程、超高壓設備導體之間的運輸超過345000伏特。在電子系統中,提供超過275000伏的電源稱為一個超高壓供電,并經常在物理實驗中使用。
電視的加速電壓陰極射線管可能被描述為超高壓或超高壓(過去),相對于其他電壓供應的設備。這種類型的供應范圍從約50 kV > 5千伏。[引文需要]
在數字電子技術中,邏輯高電壓是表示一個邏輯1。它通常是由一個電壓高于相應的范圍為邏輯0,但是差異可能對一些邏輯不到一伏特的家庭。老的系統,如TTL使用5伏,新電腦通常使用3.3伏特(LV-TTL)甚至1.8伏特。
高壓線的安全距離
高壓線與地面安全距離
線與地面的較小距離，在較大計算弧垂情況下，不應小于下列數值：
低壓線路（380V）通過居民區不小于6米，低壓線路（380V）通過非居民區不小于5米；
中壓線路（6-10KV）通過居民區不小于6.5米，中壓線路（6-10KV）通過非居民區不小于5.5米；
35～110KV線路通過居民區不小于7米，35～110KV線路通過非居民區不小于6米，35～110KV線路通過交通困難地區不小于5米；
154～220KV線路通過居民區不小于7.5米，35～110KV線路通過非居民區不小于6.5米，35～110KV線路通過交通困難地區不小于5.5米；
330KV線路通過居民區不小于8.5米，35～110KV線路通過非居民區不小于7.5米，35～110KV線路通過交通困難地區不小于6.5米。
關于高壓線距民居建筑的安全距離，中國沒有明確的距離規定，但是有一個相關的可以換算的標準：民居建筑所處位置的磁感應強度<100微特斯拉，就滿足建設標準。經過測算：
1kV以下高壓線的安全距離為4米；
1-10kV高壓線的安全距離為6米；
35-110kV高壓線的安全距離為8米；
154-220kV高壓線的安全距離為10米；
350-500kV高沿線的安全距離為15米。
高壓線離居民區安全距離
若從電力安全角度考慮，并考慮大風引起高壓線產生風偏，根據《電力設施保護條例實施細則》第五條規定：“架空電力線路保護區，是為了保證已建架空電力線路的 安全運行和保障人民生活的正常供電而必須設置的安全區域。在廠礦、城鎮、集鎮、村莊等人口密集地區，架空電力線路保護區為導線邊線在較大計算風偏后的水平 距離和風偏后距建筑物的水平安全距離之和所形成的兩平行線內的區域。各級電壓導線邊線在計算導線較大風偏情況下，距建筑物的水平安全距離如下：
1kV以下：1.0米；
1kV-10kV：1.5米，
35kV：3.0米，
66kV-110kV：4.0米，
154kV-220kV：5.0米，
330kV：6.0米，
500kV：8.5米。
1kV以下高壓線的安全距離為4米；
1-10kV高壓線的安全距離為6米；
35-110kV高壓線的安全距離為8米；
154-220kV高壓線的安全距離為10米；
350-500kV高沿線的安全距離為15米。
高壓線輸電線路
由于高壓線一般使用電力電壓較高，較危險。同時對輸送效率有一定的需求，高壓線路一般選擇架空、地下、或者海底輸送。
一：地下高壓線
大多數城市使用地下電纜分配電能。這些電纜幾乎消除負面的環境影響和減少電刑的危險。然而,他們需要更高的建設成本。
地下電纜分為兩類:分配電纜(少于69千伏)和高壓輸電電纜(69 - 500千伏)。
擠壓15-33-kV固體介質電纜主導的城市配送系統。在一個典型的安排(插圖。),銅絞線或鋁芯電纜屏蔽的半導體層,這減少了電導體表面的壓力。油浸紙絕緣電纜用于高電壓分布和老年設施(插圖。b)。
電纜溫度隨負載變化,循環熱膨脹和收縮可能產生孔洞電纜。高壓啟動電暈的空洞,逐漸破壞電纜絕緣。低壓充油電纜施工減少孔隙的形成。單相同軸電纜有一個空心導體與中央石油通道。三相電纜有三個石油通道位于填料。
二：海底高壓線
高壓電纜經常用于跨越廣大的水域。水提供了自然冷卻,壓力減少空隙形成的可能性。一個典型的海底電纜交聯聚乙烯絕緣,耐腐蝕鋁合金鋼絲鎧裝提供抗拉強度和允許安裝在深水中。

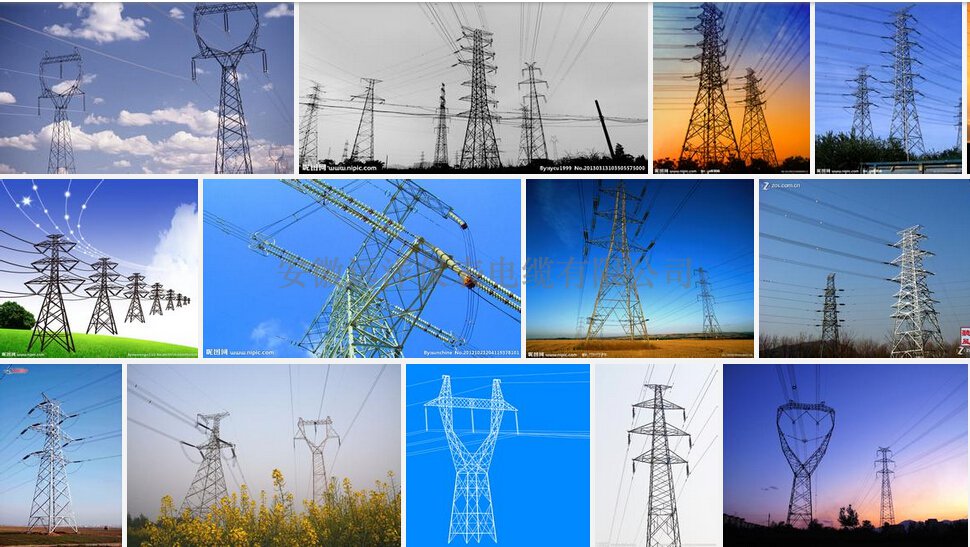

三：架空高壓線
任 何電力輸送線路包括高壓線路，它的電力總是使用電壓明顯高于50V，即便數值并不高，但接觸或靠近線導體了也會有電擊的危險。與架空電線接觸是一種常見的 受傷或死亡原因。金屬梯子、農場設備、船桅桿、建筑機械、空中天線,和類似的致命的接觸中經常涉及的對象是架空電線。挖掘地下電纜也可以是危險的工人在挖 掘現場。挖掘設備(手工具或機器驅動),聯系人埋地電纜可能激勵管道或在該地區地面,導致電刑附近的工人。高壓輸電線路和變電站的故障可能導致高電流沿著 地球表面流動,產生一個地電位上升,還提出了一種電擊的危險。
未經授權的人員對權力的攀爬塔或電氣設備也經常電刑的受害者。在非常高的傳輸電壓甚至可以近距離接近危險,由于高電壓可能引發重大的氣隙。
高 壓和超高壓線路,受過專門訓練的人員使用“活線”技術,允許實際接觸帶電設備。在這種情況下,職工電連接到高壓線但是從地球上徹底絕緣,所以他是在同一電 氣潛在的線。因為訓練這樣的行動是漫長的,而且還提出了一種危險人員,只有非常重要的輸電線路維護而活。外這些正確的工程情況下,絕緣距離地球并不保證任 何電流流向地球接地和滅弧地面可以以意想不到的方式發生,甚至高頻電流可以燃燒一個無根據的的人。觸摸一個發射天線是危險的因為這個原因,以及高頻磁暴線 圈可以維持一個火花只有一個端點。
防護設備在高壓線線通常防止非意愿電弧的形成,或確保淬火在幾十毫秒。電氣設備中斷高壓電路設計安全直接產生的電弧,消散無破損。高壓斷路器經常使用高壓空氣的爆炸,一個特殊的介質氣體(如SF6氣體壓力),或沉浸在礦物油淬火弧時,高壓電路壞了。
