高壓電纜結構欄目 :行業新聞
發布時間 : 2015-03-27

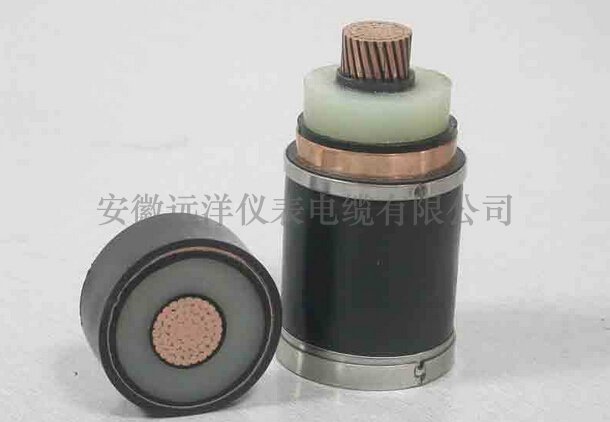

安徽遠洋儀表電纜高壓電纜價格報價廠家為您整理發布高壓電纜型號結構，高壓電纜各種規格的結構組成一覽。本文涵蓋以下內容：高壓電纜設計制造、結構-導體、結構-絕緣、結構-鎧裝/護套，以及各個電壓等級的高壓電纜的結構圖，參數表。
|
高電壓和額外的高電壓,京儀股份高壓團隊獲得了整體國際經驗。高壓電纜結構內容如下：
各種各樣的高壓電纜的設計提供通過國內企業電纜箴言ide較經濟 解決方案。不同類型的導體, 絕緣、金屬篩查和護套, 腐蝕防護層等。
電纜導體可以用銅做的 或鋁。選擇的問題客戶的偏好或載流 能力。大尺寸固體導體鋁做的。
可用導體結構
(1)2000毫米圓形實心導體2(重新)
(2)圓困壓實導體 1200毫米2(RM)
(3)圓形導體與形狀的導線 2000毫米2(RM、梯形導體)
(4)節段導體2500毫米2 米利肯導體(RMS)
(5)橢圓形狀的壓實導體擱淺 800毫米2外部氣體
低壓充油的復合物 電纜和傳統管式電纜從高品質的研磨絕緣 隨后論文。紙絕緣 電纜芯在適當的浸漬 船舶粘性油較低或高粘性化合物。
制造聚乙烯絕緣高 電壓cabl,國內企業電纜配置的四 擠壓線。較高質量標準 較新一起過程控制設備并結合幾十年的 確保電纜的制造經驗 會議要求和較高的 使較先進的發展 電力電纜系統。
傳統的紙絕緣電纜需要 證明和水密金屬的壓力外殼,也是金屬屏幕。 在國內企業電纜,ext粗魯的鉛護套,鋁護套可以應用。 當然,這些類型的金屬鞘也用于聚乙烯絕緣電纜。而 鉛護套導致較小的尺寸, 鋁護套提供高短路 載流能力,降低體重。
聚乙烯絕緣電纜不需要 一個內部超壓,他們通常配備一個徑向銅線屏幕。 防潮層涂層鋁箔 縱向應用。結合 聚乙烯oversheath稱為鋁 聚乙烯層壓(APL)鞘。 解決方案提供高短路能力 和 水密性 加上較低 較小的重量和尺寸。
結合銅線的屏幕 金屬護套為所有聚乙烯也是可能的。 絕緣高壓電纜,空間 電纜芯線和水之間的障礙 縱向水密。
提供了一個擠壓聚乙烯護套 與尊重。標準的解決方案其優良的機械強度 的較佳埋電纜。如果需要,可以提供一個導電層 外,對于特殊應用程序不同護套材料可以使用,優化 為目的。
傳統管式電纜 為城市 電纜,封存三個核心和提供強大的鋼鐵 甲是一個重要的特性。因此,國內企業電纜配置也啊f適當的 機械執行這些生產步驟。
|
理論導體 截面 毫米 2 |
導體 |
絕緣厚度 毫米 |
外護套厚度 毫米 |
電纜直徑 毫米 |
電纜的重量 公斤/公里 |
導體的直流電阻 Ω/公里 |
||||
|
數量*導體直徑 |
直徑 毫米 |
銅 |
AL |
20°C銅 |
20°C-AL |
|||||
|
1×1.5 1×2.5 1×4 1×6 1×10 |
1/1.38 1/1.78 1/2.25 1/2.76 7/1.35 |
1.38 1.78 2.25 2.76 4.05 |
0.8 0.8 1.0 1.0 1.0 |
1.54 1.54 1.54 1.54 1.54 |
6.1 6.5 7.4 7.9 9.2 |
50.7 63.5 87.7 111.0 166.6 |
- 47.9 63.0 75.9 93.0 |
12.1 7.41 4.61 3.08 1.83 |
- 12.1 7.41 4.61 3.08 |
|
|
1×16 1×25 1×35 1×50 1×70 |
7/1.70 7/2.14 7/2.52 7/3.15 19/2.29 |
5.10 6.42 7.56 8.30 10.00 |
1.0 1.2 1.2 1.4 1.4 |
1.54 1.54 1.54 1.54 1.54 |
10.3 12.0 13.2 14.9 16.7 |
233.3 344.9 449.8 590.5 807.3 |
132.2 185.4 228.7 289.8 374.2 |
1.15 0.727 0.524 0.387 0.268 |
1.91 1.20 0.868 0.641 0.443 |
|
|
1×95 1×120 1×150 1×185 1×240 |
19/2.55 37/2.08 37/2.32 37/2.55 37/2.95 |
11.80 13.50 15.00 16.80 19.20 |
1.6 1.6 1.8 2.0 2.2 |
1.65 1.65 1.76 1.87 1.98 |
19.3 20.9 23.1 25.6 28.8 |
1102.0 1349.0 1654.0 2060.0 2651.0 |
501.4 590.3 721.3 891.6 1114.0 |
0.193 0.153 0.124 0.0991 0.0754 |
0.320 0.253 0.206 0.164 0.125 |
|
|
1×300 1×400 1×500 1×630 |
61/2.55 61/2.89 61/3.30 61/3.70 |
21.50 24.50 27.10 33.00 |
2.4 2.6 2.8 2.8 |
2.09 2.20 2.31 2.40 |
31.9 35.5 39.7 43.7 |
3323.0 4205.0 5359.0 6707.0 |
1396.0 1724.0 2128.0 2605.0 |
0.0601 0.0470 0.0366 0.0283 |
0.100 0.0778 0.0605 0.0469 |
|
注意:
根據客戶的需求我們可以生產阻燃、防火、防白蟻,LSOH和低煙低鹵、等等。
裝甲材料的單芯電纜應該非磁性。

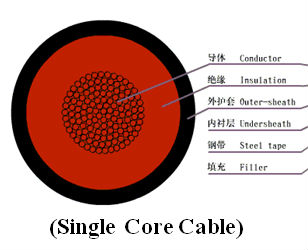

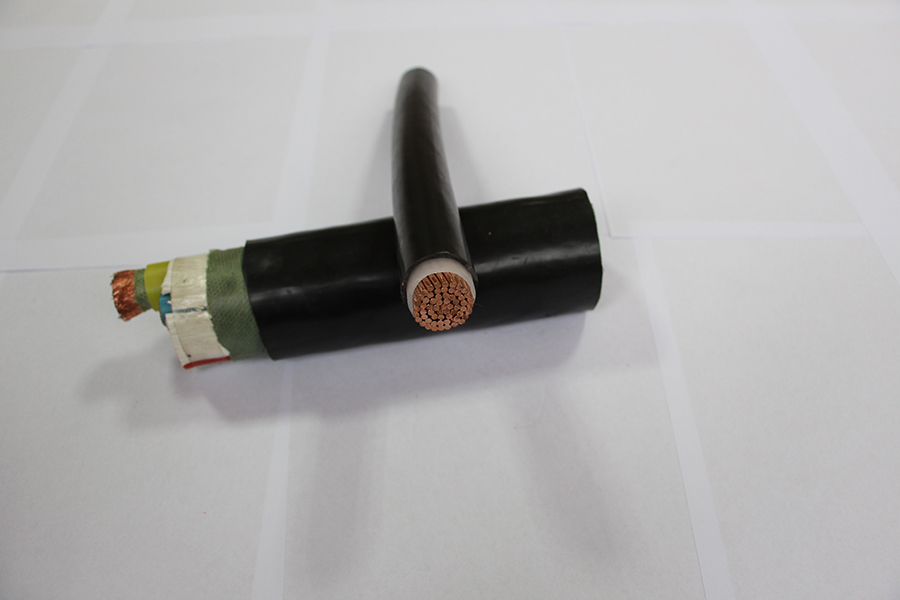

產品結構圖
明確的介紹:
標準:
擠,BS6346 VDE、國際、UL、等或客戶的要求。
額定電壓(伏特):
一級1.8 / 3 0.6/1 3.6/6 6/10 8.7/15 8.7/15 6/10 21/35
二級三1/1 6/6 8.7/10 8.7/10 18/20——26/35
核心:
1、2、3、3 + 1、3 + 2、3 + 3、4、4 + 1,4 + 2,5,等等。
結構和材料:
導體:固體或銅絞線
b導體屏幕
C絕緣:交聯聚乙烯(聚乙烯)
維絕緣屏幕(2種)
填料:聚丙烯長絲與研磨捆條
f粘結劑:包裝帶
克內護套:聚氯乙烯(PVC)
H戀情:鍍鋅鋼絲鎧裝(SWA)或鋼帶鎧裝(STA)
我外護套:聚氯乙烯(PVC)
